屋面光伏容量測算示例

1. 容量測算方法

屋面光伏項目的容量測算需要考慮多個因素，包括屋頂面積、光照資源、光伏組件效率、安裝角度等。

1.1 屋頂面積

測量屋頂面積：使用無人機、激光測距儀或圖紙測量屋頂?shù)目捎妹娣e。

扣除障礙物：扣除屋頂上的障礙物（如煙囪、通風口、空調外機等）占用的面積。

1.2 光照資源

獲取光照數據：通過氣象站或在線平臺獲取當?shù)氐哪昶骄栞椛淞浚╧Wh/m2/day）。

考慮季節變化：冬季和夏季的光照強度不同，需要考慮全年平均值。

1.3 光伏組件效率

選擇組件類型：根據項目需求選擇單晶硅、多晶硅或薄膜組件。

組件功率：選擇組件的標稱功率（Wp）。

1.4 安裝角度和方向

最佳傾角：通常為當?shù)鼐暥取?0°。

朝向：南向最佳，東向和西向次之，北向最差。

1.5 系統損失

溫度影響：高溫會降低組件的發電效率。

陰影影響：屋頂上的陰影會影響發電量。

電氣損失：逆變器、電纜等的損耗。

2. 容量測算公式

系統容量 (kW)=可用屋頂面積 (m2)×組件功率密度 (W/m2)1000系統容量 (kW)=1000可用屋頂面積 (m2)×組件功率密度 (W/m2)

其中，組件功率密度根據組件的標稱功率和尺寸計算得出。

3. 案例示例

3.1 項目背景

屋頂類型：平屋頂

屋頂面積：1000 m2

地理位置：上海市

年平均太陽輻射量：4.5 kWh/m2/day

組件類型：單晶硅組件

組件功率：350 Wp

組件尺寸：1660 mm × 992 mm

組件效率：18%

安裝角度：20°

朝向：南向

3.2 計算步驟

計算組件面積

組件面積=1.66?m×0.992?m=1.64672?m2

組件面積=1.66m×0.992m=1.64672m2

計算組件功率密度

組件功率密度=350?Wp1.64672?m2≈212.5?W/m2

組件功率密度=1.64672m2350Wp≈212.5W/m2

計算可用組件數量

可用組件數量=可用屋頂面積組件面積=1000?m21.64672?m2≈607?塊可用組件數量=組件面積可用屋頂面積=1.64672m21000m2≈607塊

計算系統容量

系統容量=可用組件數量×組件功率=607?塊×350?Wp=212,450?Wp≈212.45?kWp

系統容量=可用組件數量×組件功率=607塊×350Wp=212,450Wp≈212.45kWp

考慮系統損失

溫度影響：假設減少5%

陰影影響：假設減少3%

電氣損失：假設減少2%

實際系統容量=212.45?kWp×(1?0.05?0.03?0.02)≈192.6?kWp

實際系統容量=212.45kWp×(1?0.05?0.03?0.02)≈192.6kWp

3.3 結果

系統容量：192.6 kWp

年發電量估算：

年發電量=系統容量×年平均太陽輻射量×365年發電量=系統容量×年平均太陽輻射量×365 年

發電量=192.6?kWp×4.5?kWh/m2/day×365?days≈316,000?kWh/year

年發電量=192.6kWp×4.5kWh/m2/day×365days≈316,000kWh/year

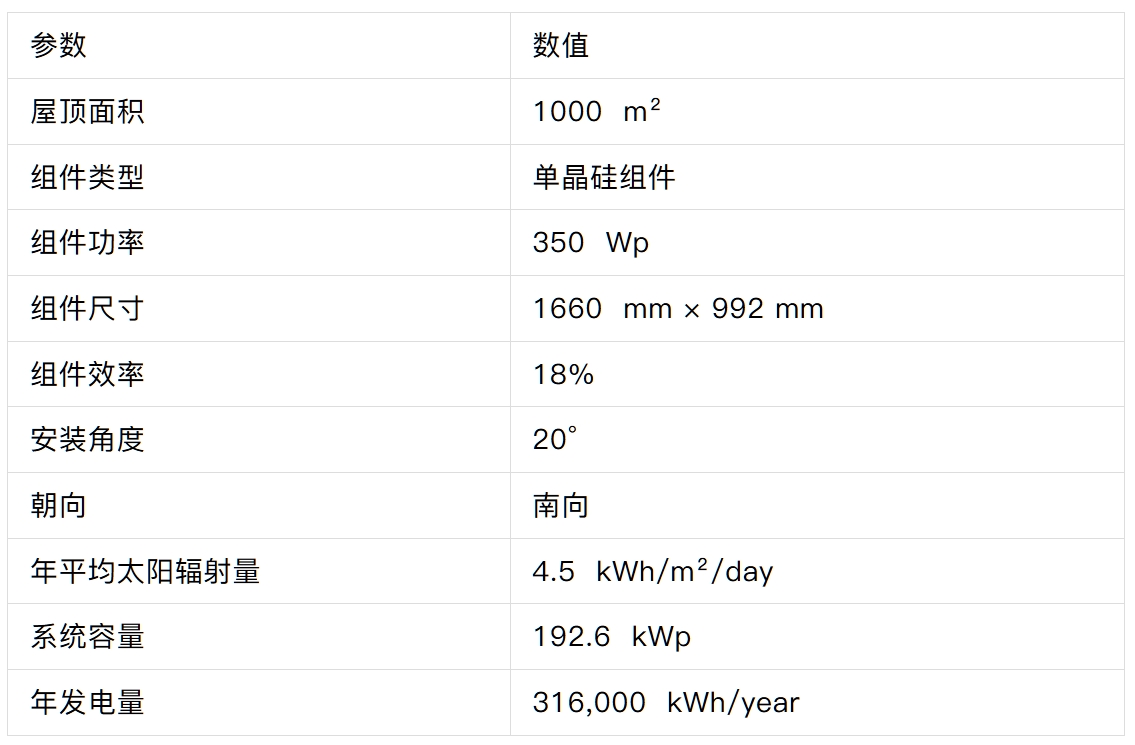

4. 參數總結
