唐山市春興特種鋼有限公司余熱余能綜合利用項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

唐山市春興特種鋼有限公司余熱余能綜合利用項目

二、案例業主

唐山市春興特種鋼有限公司為河北春興實業集團有限公司下屬的二級公司，于2003年5月27日成立，是一家以燒結、煉鐵、制氧、煉鋼、軋鋼為主的股份制企業，注冊資本12632萬元。公司占地1000余畝，員工2500人。目前具備年產酸性燒結礦250萬噸、酸性燒結球80萬噸、鐵水80萬噸、連鑄坯200萬噸、棒材40萬噸和線材120萬噸的生產能力。目前公司主要設備有180㎡帶式燒結、豎爐、制氧機組、1080m高爐、120噸氧氣頂?shù)讖?fù)吹轉爐、6機6流方坯連鑄機、650全連續軋鋼生產線等。主要原料為鐵礦粉和焦炭，中間產品鋼坯，終端產品為高速線材和棒材。鋼坯年生產能力達到200萬噸，線材和棒材生產能力達到160萬噸。每年可創產值60億元，年利稅4億元。經審核，該公司在節能技改項目實施前的能源消耗為77萬噸標準煤。

三、案例內容

1.技術原理及適用領域

高爐煤氣為煉鐵過程中產生的副產品，主要成分為CO、CO,、N,、H,、CH,等，其中可燃成分CO含量約占25%左右，噸鐵回收高爐煤氣1600~1700Nm，熱值僅為3000~3200KJ/Nm3。

轉爐煤氣為煉鋼過程中產生的副產品，其主要成分為一氧化碳(60%~80%)，噸鋼可回收90~120 Nm3，平均熱值約為7500~8000 KJ/Nm3。

上述煤氣一般經各自煤氣柜及其附屬設備穩壓(加壓)、除塵等處理后引至鍋爐燃燒，產生蒸汽推動汽輪機帶動發電機發電。

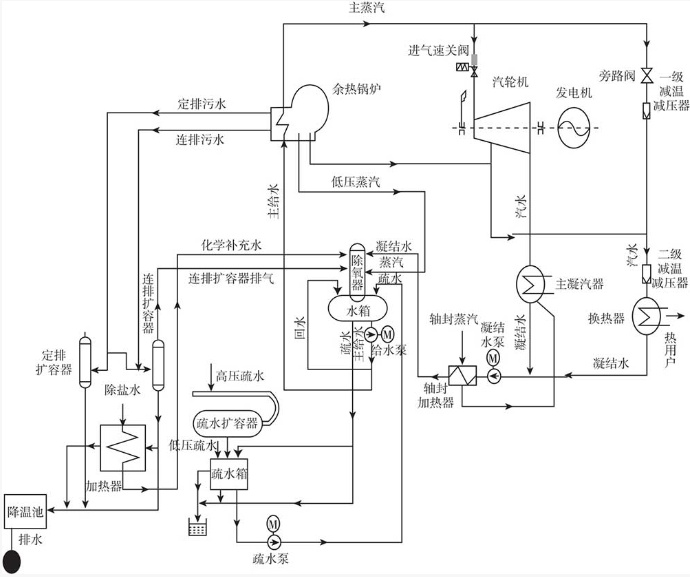

下圖是一個比較常用的余熱利用熱力系統模型，應用于多個行業的余熱資源利用，只是不同類型的二次能源鍋爐的選擇不同。

余熱發電與火力發電相比，不需要消耗一次能源，不產生額外的廢氣、廢渣、粉塵和其他有害氣體。具有充分利用廢氣以達到變廢為寶，凈化環境的目的。目前余熱發電的應用領域也已拓展到水泥、鋼鐵、玻璃、有色、化工等多個行業。

余熱利用熱力系統模型

2.節能改造具體內容

建設內容包括1套130t/h中溫中壓煤氣鍋爐:軸流式電動鼓風機改成汽動鼓風機:新建1套功率為20MW汽輪發電機組單元;130t/h煤氣鍋爐、12MW汽輪機及AV50-40鼓風機單元、汽輪發電機組配套的循環水系統、除鹽水系統、三電系統、儀控系統等:新建一座5萬m“轉爐煤氣柜及附屬的電除塵和煤壓站;新建一座10萬m'高爐煤氣柜;區域內的外網管道。

該項目實施后，轉爐煤氣可回收30000Nm3/h，加上剩余的70000 Nm3/h高爐煤氣，用于鍋爐燃料，拖動20MW發電單元及12MW汽動鼓風機單元，投產后每年可減少外購電約為2.07x10°kW·h，折合標準煤68428.80噸。轉爐煤氣項目建成后可以強化高爐煤氣調度手段，擴大轉爐煤氣用戶，使轉爐煤氣放散率降低6%~7%。

3.項目實施情況

業主對該項目高度重視，對項目實施全過程參與、管理、監督，經過雙方商定共同成立工程指揮部進行前期工作。

由于該項目無總包單位，為了做好工程管理、施工監理等各項工作，客戶與節能服務公司經過招標的形式確定山西大唐工程項目管理有限公司為項目工程管理服務單位，主要工作為包括設備招標代理、合同管理、工程造價咨詢、工程設計審查、現場施工管理、檔案管理、倉儲管理等全過程項目管理。

該項目自2012年4月5日破土動工至2013年4月21日全部竣工，經過調試和試運行，主要技術參數達到了設計值，運行性能可靠，于2013年4月26日正式移交生產。

自正式移交至2013年12月末，共發電10810萬kW:h，汽輪機拖動鼓風機單元節電量為6312萬kW·h，該發電機組主要技術參數達到了設計值，運行性能可靠。

四、項目年節能量及節能效益

1.年節能量

該項目裝機總?cè)萘?2MW，發電機組年利用為7200小時，年發電量約為23040萬kW:h，扣除廠用電10%。項目每年可使用發電量約為20736萬kW·h。電力折算系數選取0.000330tce/kW·h，年節能量為68428.80噸標準煤。

2.年節能效益

根據項目的年節能量，再參考2014年1月秦皇島煤炭市場的價格，項日年經濟效益為4653萬元。

五、商業模式

該項目采用節能效益分享型合同能源管理模式。雙方于2012年12月在北京簽署《唐山市春興特種鋼有限公司余熱余能綜合利用項目合同能源管理合同》。

該合同期限為11年，含建設期1年。節能分享費用按電價0.175元千瓦時計算。總裝機32MW(20MW汽輪發電機組單元+12MW汽輪機及AV50-40鼓風機單元)，扣除廠用電率10%，電站年發電量約為20736萬kW·h。

客戶無償為項目提供建設所需的場地、余熱余壓資源、裝置啟動備用電源、生產生活用水、氮?dú)獾龋?jié)能服務公司負責項目設計、設備及材料采購與供應、工程施工、設備安裝、調試、試生產及達產達標指導、人員培訓、保修等工程內容。

為保證每年的節能量，客戶保證發電機組7200可利用小時數。節能量由雙方同意的第三方機構或甲方開展節能量測量和驗證。節能效益分享期為10年共40個季度，客戶向節能服務公司分別按季度支付和結算。客戶付款采取銀行匯票、銀行轉賬、承兌匯票方式。

節能服務公司保證項目在效益分享期滿時仍具備正常的生產能力，在效益分享期限屆滿前3個月，雙方開始辦理移交。節能服務公司向客戶移交全部實物資產，并在資產移交3個月內，按合同條款約定進行清算，客戶支付給節能服務公司。

六、融資渠道

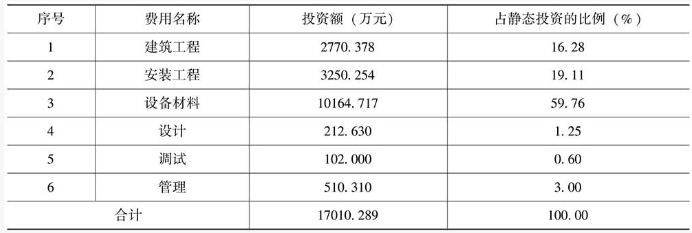

該項目總投資17010.289萬元，其中自有資金約占項目總投資額的30%，商業銀行貸款約占項目總投資額的70%。資金的使用情況及比例見下表。

資金使用情況及比例表
