蘇州東吳熱電有限公司鍋爐節能改造項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

蘇州東吳熱電有限公司鍋爐節能改造項目

二、案例業主

蘇州東吳熱電有限公司是由上海國能投資有限公司等6家共同出資組建的，主營業務為蒸汽銷售、發電。公司建設規模為三臺130t/h循環流化床鍋爐，配二臺24MW抽凝式汽輪發電機組，擁有蒸汽用戶30多家，年銷售蒸汽43萬t，年上網電量30000萬kWh。

三、案例內容

1.技術原理及適用領域

排煙熱損失是影響鍋爐熱效率最大的一個因素，降低排煙溫度，就能降低排煙熱損失。但排煙溫度過低，，換熱器表面達到露點會帶來兩個負面影響:一是吸附煙氣中的飛灰，造成換熱器的堵灰，影響換熱器的換熱效率;二是造成換熱器的腐蝕穿孔，引起漏風，并且造成引風、送風機負荷上升。

“工業鍋爐煙氣中低溫余熱綜合利用技術”解決低溫腐蝕問題的設計思路:使燃煤鍋爐排煙溫度穩定降低至110~120°C，同時使受熱面的壁面溫度高于煙氣酸露點5~15°C，回收中低溫熱能。當鍋爐負荷、煤種等發生變化時，余熱回收裝置煙氣受熱面的壁面溫度能夠自動控制，始終高于煙氣酸露點。

原理:以余熱回收裝置煙氣受熱面的壁面溫度可調可控作為設計的最基本參數，使換熱器內的流動介質溫度始終保持恒定，并且能夠根據吸熱與放熱的變化調整使排煙溫度能夠自由調整，以適應鍋爐負荷或燃用煤種的變化。

煙氣余熱利用的解決方案:

方案1:加熱除鹽水(提高進除氧器的水溫);

適用場合:除鹽水補充量大的熱電聯產或企業的自備鍋爐。

方案2:加熱鍋爐給水或凝結水;

適用場合:進水溫度較高的化工企業等。

方案3:加熱除鹽水或凝結水(強制循環方式);

適用場合:鍋爐尾部位置緊湊、常規循環方式難以布置的情況。

方案4:與脫硫裝置相結合，即降低排煙溫度、回收余熱，又可取代GGH，保證脫硫后的排煙溫度達到排放溫度:

適用場合:需要與脫硫裝置相結合的企業；

該技術可適用于熱電廠及工業鍋爐。

2.案例實施情況

在三臺130t/h循環流化床鍋爐煙氣系統尾部、除塵設備之前的煙道各加裝一套煙氣余熱回收裝置，回收煙氣中的熱量，排煙溫度可以從160°C左右降到120°C左右，將回收的煙氣熱量加熱鍋爐系統的補水。

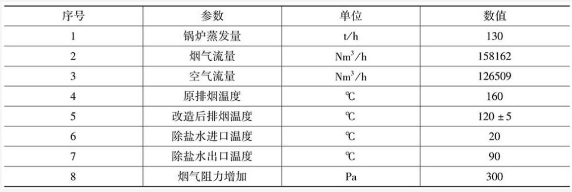

改造前后主要參數

在實際運行時，先在120°C情況下運行，然后逐步遞減排煙溫度，摸索出最低值。

該項目于2010年4月開始施工，三臺130t/h循環流化床鍋爐已實施一臺，設備運行良好。

四、項目年節能量及節能效益

項目實施后，一臺鍋爐每年可節約2359噸標準煤，按照當地標煤700元/噸計算，一臺鍋爐每年可為業主增加經濟效益約165萬元(未包含替代效益)。

五、商業模式

該項目采用節能效益分享型模式運作即項目實施單位(以下簡稱“節能服務公司”)就該項目與該業主簽訂節能服務合同為業主提供能源審計、節能改造的可行性研究報告，設備設計、選擇及采購、施工、安裝和調試，為業主單位的操作和維修人員提供相關培訓，項目建成后的維護和保養等專業服務。

節能服務公司負責解決該項目所需的所有資金，并與業主單位對項目所產生的節能效益進行分享，合同期限為3年。合同期內前兩年節能服務公司與業主的分享比例為8:2，第三年的分享比例為6:4，在合同期內，項目的所有權屬于節能服務公司，合同期滿且業主付清所有合同款項后，節能服務公司向業主轉移項目所有權，將設備無償贈予業主，之后的節能收益為業主所有。

六、融資渠道

該項目投資約660萬元(包含工程改造費用，不包含后期運行維護費用)，由節能服務公司提供。整個項目投資分為兩個部分，公司自籌部分占總投資的20%，約132萬元，由租賃公司提供項目投資的80%，約528萬元，期限為3年，每年的融資利息為63.4萬元(融資利息按12%計算)。整個項目的設備租賃期限為3年。
