武漢重型機床集團有限公司綠色照明節能項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

武漢重型機床集團有限公司綠色照明節能項目

二、案例業主

武漢重型機床集團有限公司是國內生產重型、超重型機床規格最大、品種最全的大型骨干企業。公司主導產品有重型、超重型立式車床、臥式車床、不落輪對車床、臥式加工中心和落地銑鏜床、龍門鏜銑床、滾齒機、回轉工作臺及各種專用機械設備等八大類、50多個系列、300余個品種，產品全部實現數控化和復合化功能。公司消耗的能源為電、天然氣、石油制品等，其中電力占綜合能耗的比例為52.35%。

三、案例內容

1.技術原理及適用領域

(1)技術原理

該項目改造所采用高效節能燈具使用玻璃反光罩，反光率高達80%以上，使雜散光的利用率大幅提高，特別適合在高大廠房使用。

項目燈具采用發光效率較高的歐司朗光源，其發光效率達到90~1001m/W，比現用的HOI/ N/SI系列光源的光通量提高10%以上。壽命20000小時。

項目利用電子鎮流器替代傳統的電感式鎮流器。工作電壓:~150V~~250V(在此電壓范圍內具有恒功率控制功能，當電網電壓高時不會超功率，可極大延長燈泡的使用壽命)。功率因數>0.99(無功功率接近于零)，減少了照明線路損耗。光源頻率57KHz，克服了50Hz工頻電源的頻閃題，減少視覺疲勞，提高了照明質量，從而提高作業效率。

電感式鎮流器的功率消耗在光源消耗的10%以上，而電子鎮流器的功率損耗只有光源的4%左右。

(2)適用領域。

新型照明燈具可廣泛用于工礦企業、石油石化系統、車站港口等照明。用于上述系統的綠色照明改造，大幅度提高照明質量，降低用電功率。

2.節能改造具體內容

該項目改造共涉及一聯廠房、二聯廠房、模型車間、鑄造廠房、鍛造廠等工房共21跨和43臺行車的行車燈具，在拆舊換新后對未裝新燈的日線進行絕緣處理。

3.項目實施情況

項目從2013年開始論證，根據企業照明情況，通過比較多種改造方案，最終于2013年底確定改造方案，并在2014年4-6月進行改造，項目施工完成后，改造后的工房節能效果明顯，照度得到大幅提高。

四、項目年節能量及節能效益

1.年節能量

(1)改造前后系統(設備)用能情況及主要參數。

①改造前。

項目實施節能改造前，涉及改造的工房照明燈具共2126盞，原有照明總功率892kW，形車燈具193盞，原照明總功率77kW。具體燈具情況如表1、2所示。

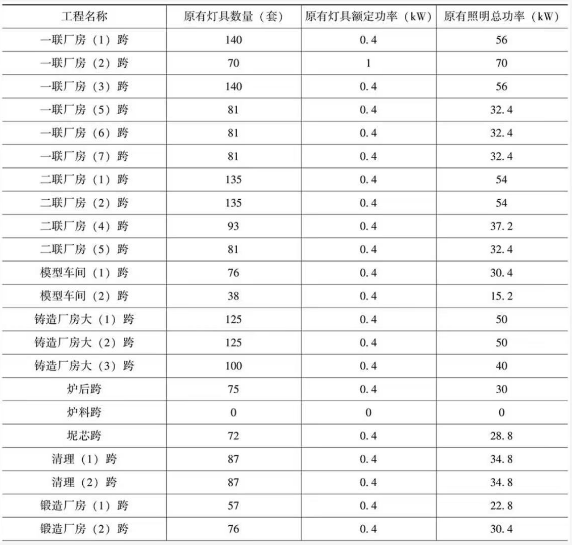

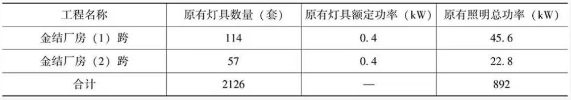

表1 工房原始照明情況

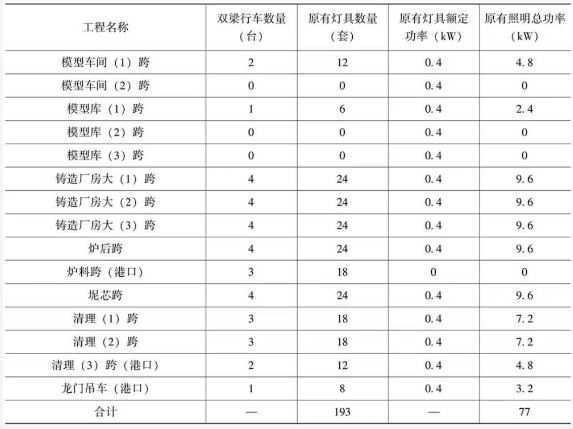

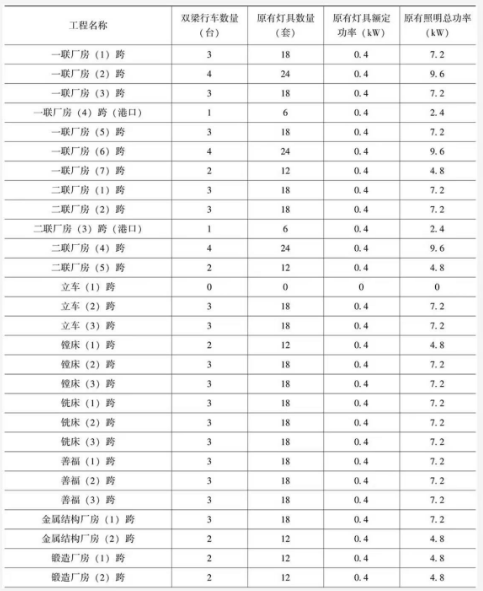

表2 行車燈改造明細表

②改造后。

項目實施后，工房照明燈具減少為1174盞，功率降低至404kW，行車燈具減少為156盞，功率降低至40kW。具體照明改造情況如表3、4所示。

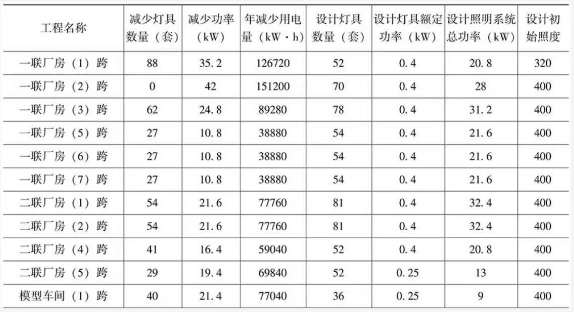

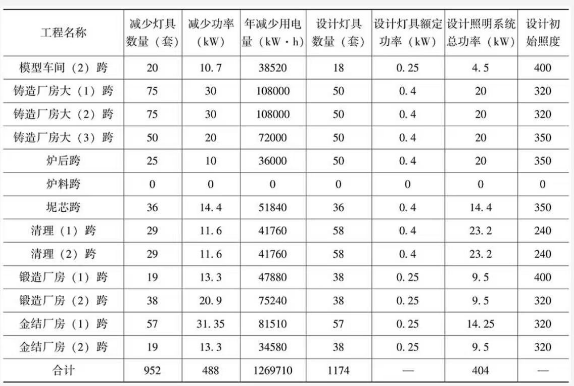

表3 工房改造后照明情況

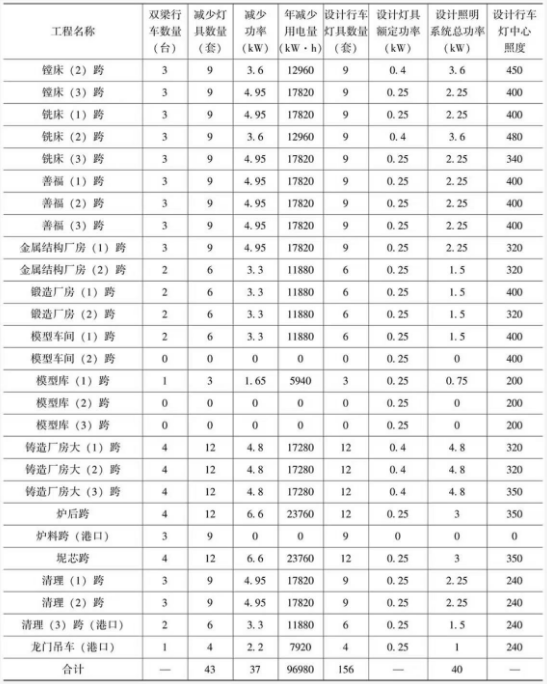

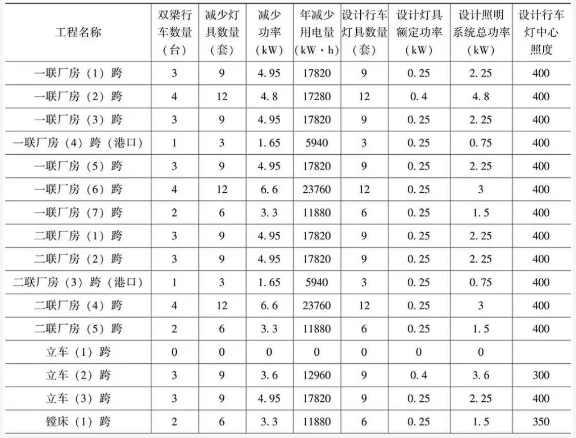

表4 行車燈改造明細表

(2)節能量。

ピ勻鍊員改造前運行成本。

需進行改造的5個單位21跨的工房燈具2126盞，總功率892kW，行車用燈具193盞，總功率77kW。

改造前，照明時間按每天工作10個小時，年工作260天計，光源使用電能: (892+77)x10x260=2519400kw·h=251.94萬kW·h。

改造前，2319盞400W金鹵燈配套的電感整流器的功耗50W/盞，整流器年耗電能為: 2319x50x10x260-1000-301470kw·hs30.15萬kW·h。

改造前，!照明系統年耗電總計為251.94+30.15=282.09萬kW·h。

②改造后運行成本，

改造后，5個單位21跨的工房共用燈具1174盞，總功率404 kW·h。行車用共用燈具156盞，總功率40 kW·h。

兩項合計，照明時間按每天工作10個小時，年工作260天計，光源使用電能: (404+40)x10x260=1154400kW·h=115.44萬kW·h。

改造后，400W燈具743盞，電子整流器的功耗16W，250W的燈具587盞，電子整流器功耗10W，整流器年耗電能為: (743x16+587x10)x10x260-1000=4.62萬kW·h。

改造后，照明系統年總耗電能115.44+4.62-120.06kW·h。

因此年節能量為:282.09-120.06=162.03萬kW·h，年折標煤=152.41x3.3=534.7tce。

2.年節能效益

項目完成后光源部分年節電251.94-115.44=136.5萬kW·h，按工廠提供的平均電價為0.927元/kW·h，年節電費=136.5x0.927~126.54萬元。

整流器部分年節電30.15-4.62=25.53萬kW·h，年節電費25.53x0.927~23.67萬元。

該項目完成后總節約電費150.21萬元。

五、商業模式

采用節能效益分享型合同能源管理模式，合同期3年。合同期內，節能服務公司與用能單位的分享比例為9:1。支付方式為在相應的節能量確認后，節能服務公司根據確認的節能量向用戶發出書面的付款請求敘明付款的金額，方式以及對應的節能量用戶在收到上述付款請求之后的10日內，將相應的款項支付給節能服務公司。

六、融資渠道

項目投資額252萬元，全部為節能服務公司自有資金。
