杭州市第七人民醫院照明和中央空調節能改造項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

杭州市第七人民醫院照明和中央空調節能改造項目

二、案例業主

杭州市第七人民醫院又名杭州市心理衛生中心，創建于1954年，占地面積3.9萬平方米，現已成為集醫療、教學、康復和防治職能于一體的治療精神、心理疾病的三甲專科醫院，在全國具有較高知名度。

三、案例內容

1.技術原理及適用領域
 （1）LED節能技術。LED高效節能燈對七院現有的傳統燈具進行替換，光效高、耗電少、壽命長、易控制、免維護、安全環保，連續工作時間可超過8000小時，使用LED則無故障工作可達50000小時。結合人性化智能化的電源設計方案，運用針對照射角度、亮度等優勢，改善和營造舒適的醫護環境。適用領域為商業、民用建筑等照明。
（2）中央空調節能控制系統。中央空調系統由冷凍水循環系統、制冷劑循環系統、冷卻水循環系統構成，是一個時滯、時變、大惰性、非線性、多參量且參量之間耦合性很強的復雜系統。當中央空調負荷發生改變時，三個循環系統的運行狀態也隨之發生改變，使各個循環系統在變負荷工況下始終保持協調高效運行各運行參量，根據負荷的變化，對中央空調各個循環系統進行綜合控制，才能實現中央空調系統節能優化運行。
BKS系列中央空調節能控制系統，可依據環境與負荷的變化，實現空調系統運行參數的優化和冷媒流量根據負荷需要動態調節，保障空調系統冷源設備在任何負荷條件下，都能保持高效率（COP）運行，從而最大限度地降低空調系統能耗，可實現系統綜合節能20%~40%。特點：
①智能模糊預期控制技術。

根據系統特性及循環周期，推理預測未來時刻空調系統的負荷，并據此獲得未來時刻系統的運行參數，在保證服務質量的前提下，實現冷凍水流量根據負荷變化而動態調節，即能量輸出與末端需求相匹配，最大限度減少冷量浪費并降低輸送能耗。

②系統自適應模糊優化控制。

自動建立冷源站在不同負荷率及溫度（蒸發和冷凝）條件下系統的能效比（系統COP)數據庫，利用模糊優化控制模型，調節冷卻水流量和冷卻塔風量，使制冷系統效率最高。

③基于主機效率負荷特性的群控。

當蒸發、冷凝溫度恒定時，空調主機的效率（COP）通常與負荷率有關，BKS系統根據當前需求的總負荷，參照歷史記錄，選擇最佳機組組合投運，確保主機群在較高的效率區間持續運行。

④基于輸送能耗最低的泵組優選。

在自動控制過程中，系統實時計算當前負荷所需的冷凍水流量，并推算在滿足該流量及壓力條件所需運行的并聯冷凍水泵臺數及其工作頻率，使該狀態下所消耗的功率最小，以實現最佳節能。

適用領域：醫院、酒店、商業建筑、市政、機場等中央空調系統。

2.節能改造具體內容

（1）照明改造。

針對該項目的特點，全部采用LED燈替代原有照明燈具，將原有照明設備換根燈管，方便快捷，不影響原有照明設備的造型，能夠滿足項目的要求。該方案所使用的高效LED節能燈，具有高效節能、高可視性、低維護率等優點。

色溫選擇：根據GB50034-2004建筑照明設計規范光源色溫要求，七院病房照明選擇為暖白檔<3300K，其余各場所照明均選擇中間檔色溫3300~5300K。

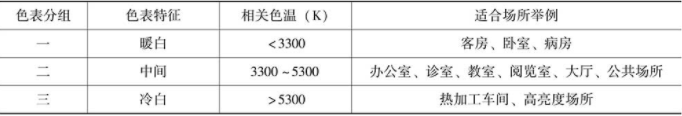

表1光源色表分組

照度選擇：根據GB50034-2004建筑照明設計規范和七院模擬照明情況，針對不同場所對照度、眩光指數以及顯色指數要求不同，提供不同的解決方案來滿足不同場所的照明要求，同時達到節能目標。

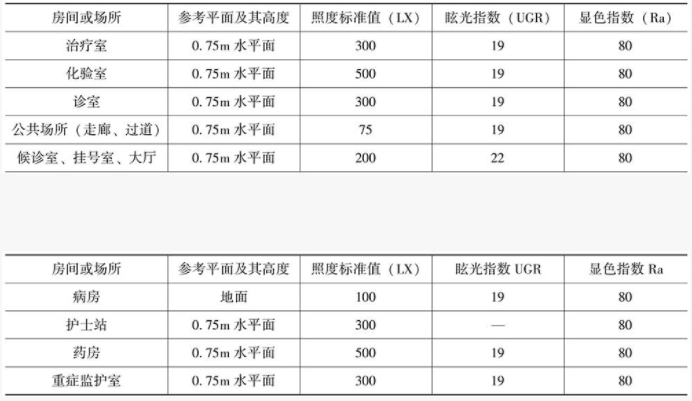

表2醫院建筑照明標準值表

（2）中央空調改造。

根據杭州市第七人民醫院中央空調系統主機、冷凍水泵、冷卻水泵、溫水泵、冷卻塔配置數量和日常運行基本使用情況，該項目選擇了BKS600型中央空調管理專家系統對其進行節能控制。

該系統主要由模糊控制柜、冷凍（溫）水泵智能控制柜、冷卻水泵智能控制柜、冷卻塔風機智能控制柜（或箱）、現場模糊控制箱、各種運行參量采集設備以及系統軟件組成。

此外，還包括運行參量采集設備：冷凍水系統的供、回水總管間安裝的水流壓差傳感器，冷凍水系統的供、回水總管上分別安裝的水溫傳感器，冷凍水系統回水管上安裝的流量計，各以主機冷凍水出水管上分別安裝的水溫傳感器，各臺主機冷卻水出水管上分別安裝的水溫傳感器，各臺主機安裝的能耗計量表，室外環境安裝的環境溫度傳感器，冷卻水系統的回水總管上安裝的水溫傳感器。

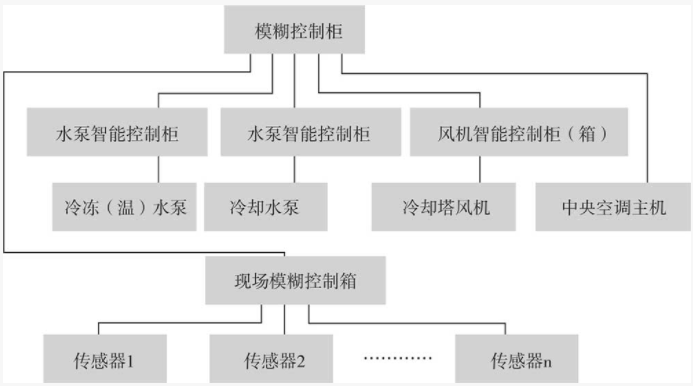

系統構成框圖如下：

3.項目實施情況

項目前期針對照明和中央空調進行檢測、調查。項目開工時間為2012年10月，竣工時間為2013年1月，驗收時間分別為2013年7月和11月。項目運行正常。

四、項目年節能量及節能效益

1.年節能量

（1）改造前后系統（設備）用能情況及主要參數。

①照明系統改造前后年運行能耗對比。

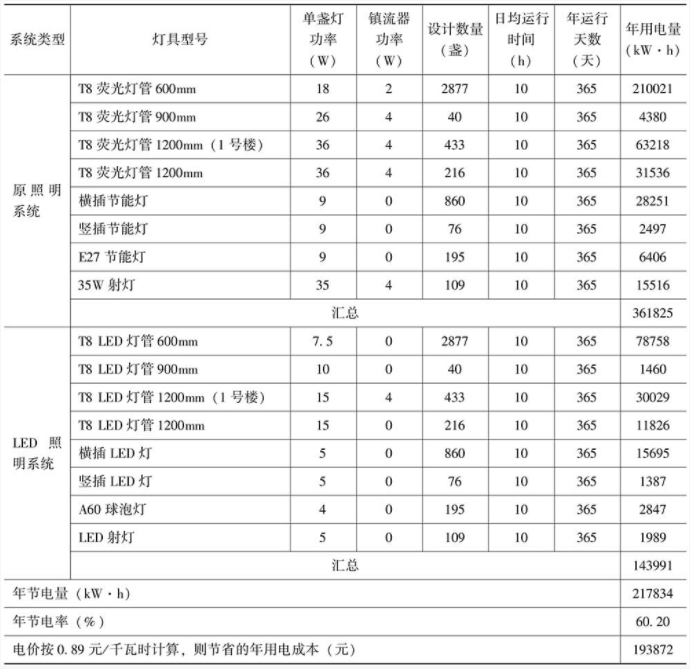

表3照明系統改造前后年運行能耗對比

②中央空調系統改造前后年運行能耗對比。

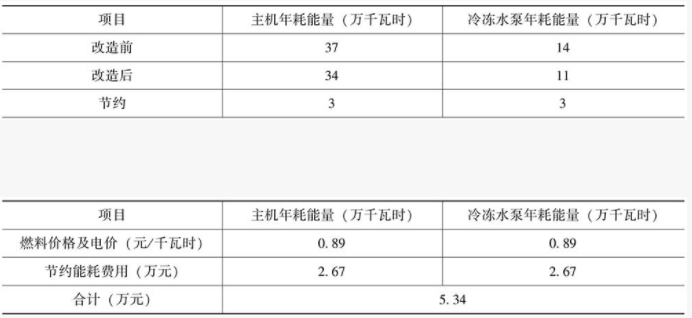

表4中央空調系統改造前后年運行能耗對比

（2)項目年節能量。

照明年節電量為22萬千瓦時，節電率為69.7%，節約標煤72.6噸；中央空調年節能量為9萬千瓦時，節電率為29.9%，節約標煤29.7噸。綜合年節電量為31萬千瓦時，節電率為49.8%，節約標煤102.3噸。

2.年節能效益

項目實施后，產生27萬元以上的節能經濟收入。

五、商業模式

該項目屬于合同能源管理模式的節能效益分享型，效益分享期為8年，節能服務公司與業主就節能效益的分享比例為8：2。款項支付半年為一次計算。合同期內，項目的所有權歸節能服務公司所有，合同期滿后，設備歸用能單位所有。

六、融資渠道

該項目投資約為130萬元，為節能服務公司自籌。主要用于項目中原有設備前期效能檢測，新節能設備的設計、定制、采購及施工、安裝等方面。

七、優惠政策

該項目根據財政部、國家稅務總局《關于促進節能服務產業發展增值稅、營業稅和企業所得稅政策問題的通知》，享受了合同能源管理項目稅收減免政策。
