一、案例名稱

國網山東省電力公司濱州供電公司調度中心大樓空調系統、外墻保溫、能耗監測管理系統節能改造項目

二、案例業主

國網濱州供電公司調度中心大樓建筑面積逾20000平方米，是國網山東省電力公司直屬的大型供電企業。大樓的采暖及制冷能耗都較突出，3臺冷水機組的年耗電量為17.58萬kW·h，3臺電鍋爐的年耗電量為855.9萬kW·h；輸配系統年能耗21.2萬kW·h；外墻結構為普通混凝土，導熱系數高，門窗及外墻周邊氣密性也不好，改造前采暖耗電量873.4萬kW·h。

三、案例內容

1.技術原理及適用領域

該項目采用自主研發的建筑節能改造解決方案綜合評估模型技術，對國網山東省電力公司濱州供電公司調度中心大樓空調系統、外墻保溫、能耗監測管理系統進行節能改造。該技術基于層次分析法的權重系數判定數學模型，從節能效果、經濟效益、系統協調性等方面分析并確定最優的節能技術綜合解決方案。

2.節能改造具體內容

濱州供電公司建筑主要分為辦公建筑和生活建筑。其中辦公建筑的總建筑面積為20523平方米，生活建筑的總建筑面積約22404平方米。

根據模型分析結果，供電公司最優化的綜合節能解決方案包括以下用能系統的改造：空調系統（制冷及采暖）、圍護結構系統、能耗監測管理系統。

（1）空調制冷系統。

冷源采用高效的螺桿機組替換原冷水機組。

（2）空調供暖系統。

采用2臺渦旋空氣源熱泵機組替換原向辦公樓供暖的1臺電鍋爐提高效率，電鍋爐可不拆除，作為空氣源熱泵系統的輔助熱源，保障辦公樓供熱安全。

（3）增加空調機房群控系統。

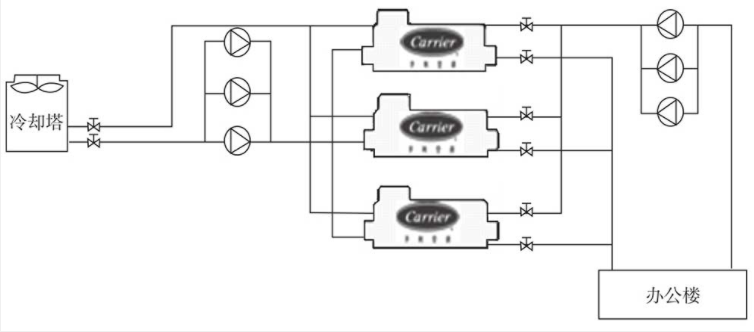

圖1 原冷水機組

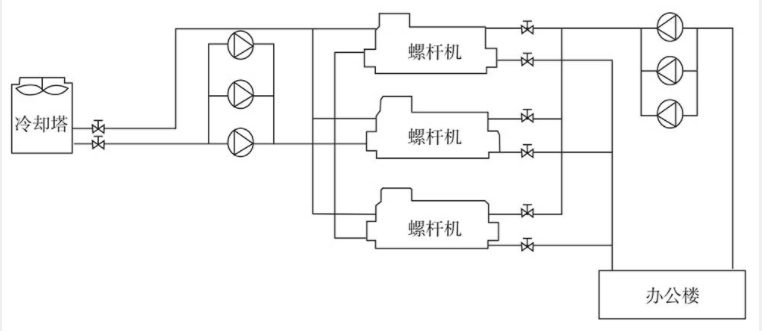

圖2 改造后螺桿機組

對冷源系統和輸配系統進行監控，并實現聯動、變頻等優化控制。

（4)輸配及水處理系統。

更換平衡閥降低輸送管路的散熱損失和阻力損失。增加水處理裝置以保證冷卻水水質滿足相關標準要求。對冷卻塔填料進行更換，強化冷卻塔換熱，提升主機運行效率，降低制冷系統能耗。制冷機組增加小球清洗裝置，保持機組能效維持在較高水平。

（5）圍護結構改造。

增強保溫效果。

（6）加裝能耗監測管理系統。

監控配電支路能耗，實現管理節能。

3.項目實施情況

項目于2015年5月1日開工，2015年6月16日竣工并投入使用，運行情況良好，節能效益顯著。

四、項目年節能量及節能效益

1.年節能量

（1）改造前后系統（設備）用能情況及主要參數。

①空調系統冷熱源。

圖3 改造后辦公樓采暖系統圖

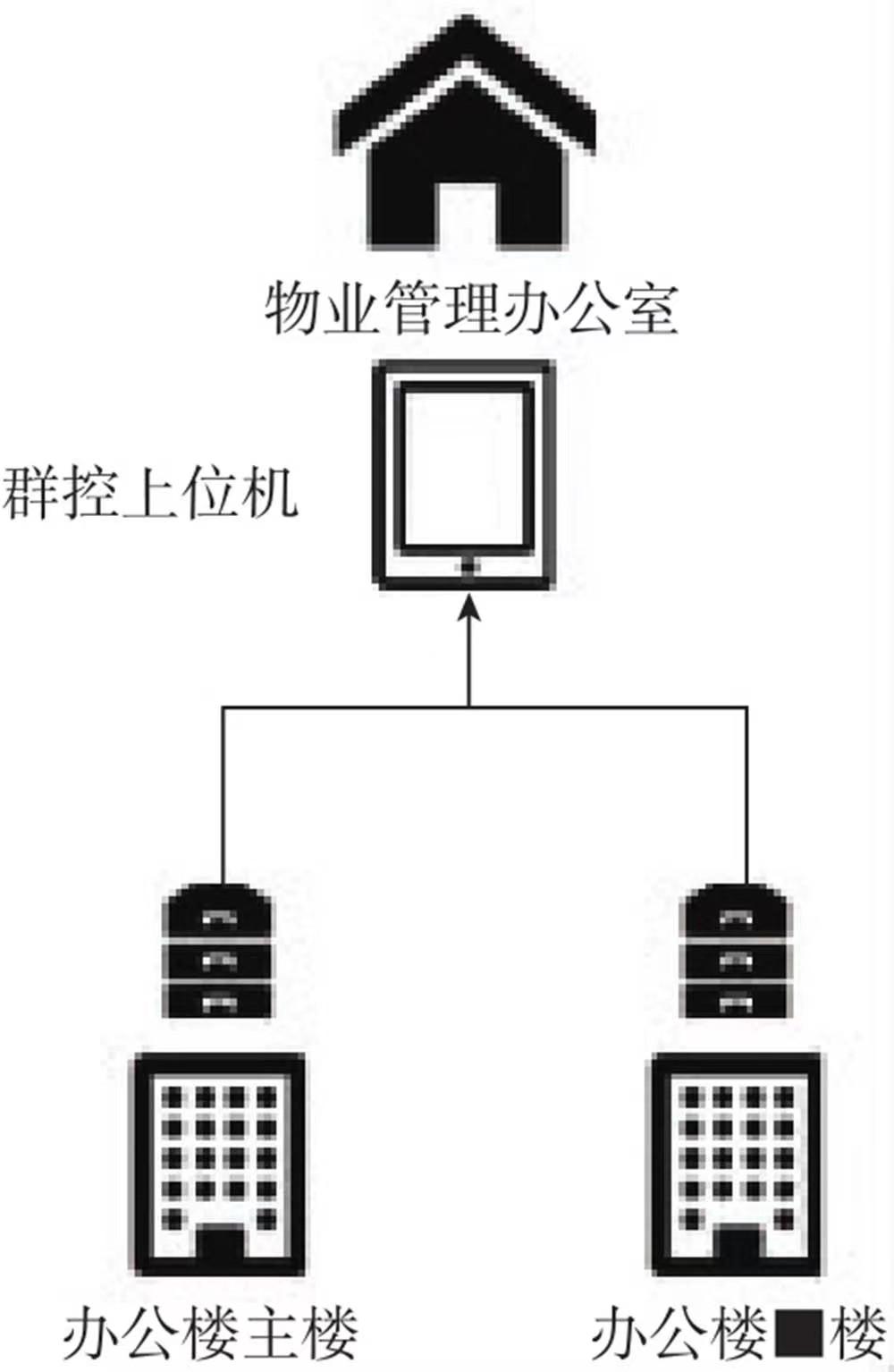

圖4 機房群控改造系統圖

改造前中心大樓冷源為3臺制冷量680.5kW的開利活塞式冷水機組，熱源為3臺750kW電鍋爐。改造前冷水機組年能耗17.58萬kW·h，單臺電鍋爐年能耗285.3萬kW·h。

改造后采用2臺制熱量527kW的約克空氣源熱泵機組對1臺電鍋爐進行替換，并用2臺720kW的新電鍋爐替換原有2臺。采用3臺制冷量596kW的約克螺桿式冷水機組替換原有3臺活塞式冷水機組。改造后熱泵系統年能耗83.4萬kW·h，螺桿式冷水機組年能耗9.1萬kW·h。

②空調輸配系統及冷卻系統。

改造前：輸配系統共有3臺45kW主樓冷（熱）水泵、3臺30kW冷卻水泵、3臺45kW住宅采暖泵，系統配有1臺22.5kW冷卻塔，目前冷卻塔填料有明顯結垢現象。改造前輸配系統年能耗21.2萬kW·h。

改造后：對3臺冷凍泵、3臺冷卻泵和冷卻塔風機安裝變頻調速裝置，實現根據供回水溫度和壓力變化調節設備運行頻率，大幅降低設備能耗。對空調冷卻水系統安裝水處理裝置，同時更換高效冷卻塔填料，提高設備運行效率。對制冷機房內輸送管路、閥門、保溫進行翻新改造，避免水的跑冒滴漏，降低輸送管路的散熱損失和阻力損失。改造后輸配系統年能耗11.2萬kW·h。

③外墻保溫。

改造前外墻結構為普通混凝土，導熱系數高，門窗及外墻周邊氣密性也不好，存在很大的冷熱量損耗。

改造后采用外墻外保溫的方式對原建筑改造。建筑外墻內外保溫均可使用，施工方便，且保溫效果和隔聲性、防火性較好。

④能耗監測管理系統。

改造前未安裝能耗監測管理系統，電力公司配電間共設置了3臺變壓器。現場發現調度中心配電室共有25條支路，第三配電室共有37條支路（包括冷熱水泵、冷卻水泵、冷卻塔和住宅采暖泵）。

改造后除了實現直接對公司各條常規電力支路的能耗監控外，還實現了對被改造設備用電支路的計量，反映設備改造前與改造后的能耗狀況；同時幫助公司管理人員提高對目標設備的日常管理，依據平臺提供的監測數據做出相應節能診斷。

(2)節能量計算方法及項目年節能量。

空調冷源：改造前活塞冷水機組年耗電量為17.58萬kW·h，改造后的螺桿機組年耗電量為9.1萬kW·h。改造后年可節電8.5萬kW·h。

空調熱源：改造前單臺電鍋爐的耗電量為285.3萬kW·h，改為空氣源熱泵后，熱泵的年耗電量為83.4萬kW·h。改造后供熱系統可節電201.9萬kW·h。

空調輸配及冷卻系統：改造前的年總耗電量為21.2萬kW·h，改造后的年總耗電量為11.2萬kW·h，年可節電10萬kW·h。

圍護結構：改造前采暖耗電量873.4萬kW·h，改造后耗電量減少3%，每年節電量26.2萬kW·h。

能耗監測系統：改造前未安裝能耗監測系統，改造后通過加強運行管理，預計節電量為35.16萬kW·h。該項目針對冷熱源、圍護結構、能耗監管三個系統，采取相應節能措施對供電公司進行綜合性節能改造。預計總共年節省電量281.7萬kW·h，折合節約標煤929.61tce，預計節能率為24.04%。

2.年節能效益

該項目年節約電量281.7萬kW·h，當?shù)仉妰r0.7988元/kW·h，年節約費用225.02萬元。

五、商業模式

該項目采用能源費用托管型模式，項目期限5年，2015年5月1日一2020年5月1日，其中供暖時間為11月中旬一3月中旬（共4個月），供冷時間為7月上旬至9月下旬（共3個月）。

能源托管期內，項目業主單位按供暖服務費34元/平方米·年（參照當?shù)厣虡I(yè)集中供暖現行價格標準)及供冷服務費32元/平方米·年的收費標準向節能服務公司支付供冷熱費用135萬元/年。

同時，為確保合同期內設備運營效果，業主單位向節能服務公司支付運營管理服務費205萬元，該費用包含設備日常運維、狀態檢修、設備操作培訓、每季度能耗分析報告及技術指導等。實際支付能源托管費合計340萬元。

六、融資渠道

該項目投資額共計1200萬元，全部為節能服務公司自有資金。
