東方電子集團有限公司中央空調節能改造項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

東方電子集團有限公司中央空調節能改造項目

二、案例業主

東方電子集團有限公司是一家集科研開發、生產經營、技術服務、系統集成于一體的大型高新技術企業集團，是中國能源管理系統解決方案的主要供應商之一。目前公司有電力調度自動化、保護及變電站綜合自動化、配電自動化、電能計量計費管理、企業信息管理、智能通信電源、通信、無線射頻等九大系列300多個品種。集團公司的主要耗能為生產加工、中央空調和辦公照明。

三、案例內容

1.技術原理及適用領域

業主的中央空調系統采用傳統的定流量控制方式，即空調冷凍水流量、冷卻水流量和風量都是恒定的。存在以下不足：

（1）系統運行時，無論末端負荷大小如何變化，空調系統均在設計的額定狀態下運行，能源浪費大。

（2）舒適性中央空調系統是一個多參數、非線性、時變性的復雜系統，由于末端負荷的頻繁波動，必然造成系統運行參量偏離空調主機的最佳工作狀態，主機能效比降低，使主機長期運行在高能耗狀態。

（3）系統缺少集中監控系統，完全依靠人工管理，操作不便。

節能服務公司提出了一套完整的科學的解決方案，并以當今先進的模糊控制技術、系統集成技術和變頻調速技術相結合，研發出了中央空調節能智能控制系統（EIC），該系統可根據中央空調系統的不同狀況，自動控制空調設備的智能化、一體化的運行，使得中央空調主機的冷量（或熱量）供應都能跟隨負荷的變化而同步變化，在保證舒適性的前提下，可實現綜合節能率20%～50%。

該技術采用適用于中央空調系統夏季供冷、冬季供熱的運行控制模式。

2.案例實施情況

業主辦公樓和工業園廠房合計建筑面積60244m2，中央空調區域面積為5200m2。

在原來系統上增加中央空調節能智能控制系統（EIC），該系統主要監控對象有空調主機、空調水泵、冷卻水泵、冷卻塔風機、集中供熱電動調節閥。

中央空調節能控制中心由現場參數采集模塊、主機節能控制模塊、系統節能控制及遠程監控平臺組成。可以根據室外氣候變化和空調系統負荷變化，動態控制空調系統中主機、水泵、風機運行狀態，確保系統各設備始終處于最佳工況，使空調系統始終保持高的能效比。

中央空調節能智能控制中心與空調水泵節能控制單元、冷卻水泵節能控制單元、冷卻風機節能控制單元采用通訊線纜連接。通過系統監控數據對空調系統負荷、冷卻系統負荷情況進行智能評估，并根據空調水供回水溫度、冷卻水供回水溫度及系統壓力等參數控制空調水泵和冷卻水泵、風機的運行。

冬季采暖工況下，系統節能控制模塊同樣可以實時監控系統數據，對空調系統負荷情況進行準確評估，并根據空調系統供回水溫度和集中供熱熱水的狀態確定集中供熱系統節能運行的最優目標，從而確定集中熱水管網的電動調節閥、空調水溫度、溫差最佳節能目標。

該項目于2009年6月空調系統正式啟用，目前設備運行良好。

四、項目年節能量及節能效益

通過對系統運行費用的分析計算，對項目效益評估如表1、2。

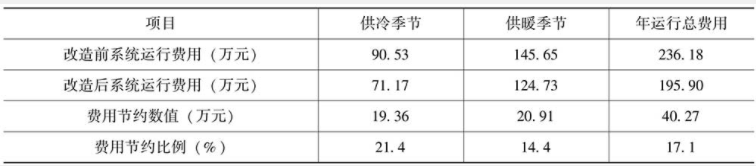

表1  項目經濟效益分析

注：上表中供暖季節費用包含空調水泵的費用和集中采暖所需費用。

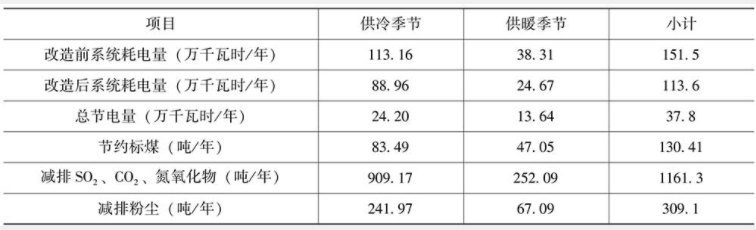

表2  項目社會效益分析

注：上表中不包含由于集中供暖費用降低帶來的直接費用的節約，此項費用每年節約10萬元。

五、商業模式

該項目采用節能效益分享型模式運作，節能服務公司就該項目與業主簽訂節能服務合同，節能服務公司為業主提供能源審計、節能改造的可行性研究報告，節能改造的設備設計、選擇及采購、施工、安裝和調試，為業主單位的操作和維修人員提供相關培訓、項目所需所有資金以及項目建成后的維護和保養等專業服務。項目合同期限為4年，合同第一年節能服務公司與業主的分享比例為8：2，第二年為7：3，第三年為6：4，第四年為5：5。在合同期內，項目的所有權屬于節能服務公司，合同期滿且業主付清所有合同款項后，節能服務公司向業主轉移項目所有權，將設備無償贈予業主，之后的節能收益為業主所有。

六、融資渠道

該項目投入資金100萬元，為節能服務公司自有資金。
