二連瑞元實業股份有限公司鍋爐DCS節煤改造、供熱系統節熱改造項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案列名稱

二連瑞元實業股份有限公司鍋爐DCS節煤改造、供熱系統節熱改造項目

二、案列業主

二連浩特市瑞元實業股份有限公司位于內蒙古二連浩特市前進路福利院，2013-2014年采暖期供熱面積為340萬平方米，共有三個區域集中供熱鍋爐房、69個換熱站、22個混水站。熱源一廠現有1臺100t/h熱水鍋，4臺20t/h熱水鍋，熱水循環泵315kW二臺，250kW一臺。熱源二廠現有1臺100t/h熱水鍋，1臺40t/h熱水鍋，熱水循環泵315kW一臺，250kW二臺。熱源三廠現有1臺100t/h熱水鍋，1臺40t/h熱水鍋，熱水循環泵315kW一臺，250kW二臺。供暖期從每年10月至次年5月，共計7個月。

三、項目內容

該項目主要對能源管理系統、換熱站控制系統、集控中心管理系統、能源監控系統、運行優化調節、一次網流量平衡系統優化和鍋爐DCS系統改造。

1.能源管理調控系統（主控中心）

系統主要功能模塊包括：

（1）視頻監視系統?？蓪崟r監控各換熱站的實時圖像，以及聲音狀態便于遠程調控同時也具有防盜監控功能。

（2）供熱企業能源管理系統。

(3）大屏顯示系統。建立大屏顯示系統便于調度管理人員一目了然的掌控整個供熱系統的全部信息，以便做出分析決斷。

2.換熱站的控制系統

換熱站的控制系統具有獨立的功能，所有控制環節應在換熱站實現且具有人機對話功能。換熱站應加裝能源計量裝置，如智能電表、熱能積算儀從而對二級管理機構進行能源分析及測評。換熱站應加裝一網補二網的自動補水裝置。

3.鍋爐（能源）的DCS控制系統

鍋爐的控制系統；應具有獨立操作控制功能同時具備與熱網運行數據無縫連接。

4.二次網熱網平衡

二次網的主要區域回路應加裝自力式流量平衡閥，以消除二次網的水力失調。

5.室溫采集

對各換熱站的運行區域內的典型用戶加裝室內溫度采集裝置，以便于更好地進行調控。

該項目于2012年9月15日簽訂合同，2012年10月11日開工建設，分別于2012年12月15日、2013年10月10日完工。項目截至2018年9月15日，效益分享期為5個采暖期，總投資923萬元。

四、項目年節能量及節能效益

1.年節能量

根據用能單位和節能服務公司雙方提供的改造前后供熱面積及供熱量統計表，按照改造前后單位面積耗熱量計算項目節能量。

項目邊界如圖1、2所示。

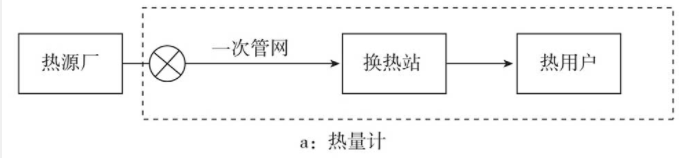

圖1 項目改造前

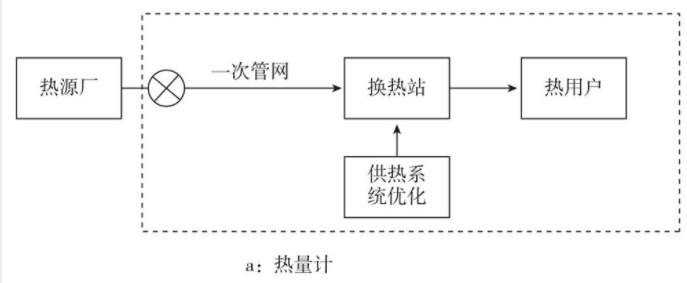

圖2  項目改造后

（1）項目改造前基準能耗指標核實情況。

改造前雙方確認2012-2013年采暖季供熱面積為297×10⁴m²，雙方安裝計量裝置就供熱量進行了確認，供熱量為205.99×10⁴GJ。

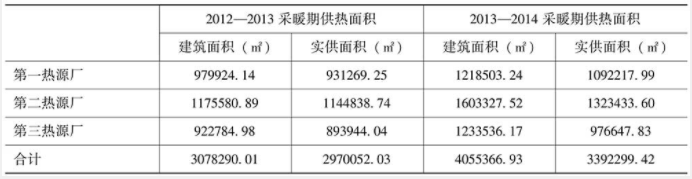

改造前后供熱面積統計表

改造前單位面積供熱量=205.99×10⁴GJ+297×10⁴m=0.694GJ/m²

（2）項目改造后能耗指標核實情況。

改造后經現場勘察計量裝置齊全，2013-2014年采暖季供熱量為207.38×10⁴GJ，供熱面積為339.23×10⁴m²。

依據原始數據資料，改造后總供熱面積為339.23×10⁴m²，其中包含未改造面積。由于改造面積與未改造面積供熱管路為統一管網，無單獨計量，故其中未改造面積單位面積供熱量按照改造前計算。

改造后單位面積供熱量=（總供熱量-未改造面積供熱量）+改造面積=[207.38×10⁴GJ-（339.23×10⁴m²-297×10⁴m²) ×0.694GJ/m²] :297×10⁴m²=0.6 GJ/m²

（3）項目年節能量。

項目年節能量=（0.694GJ/m²-0.6GJ/m²)×297×10⁴m²×0.03412tce/GJ=9525tce。

2.年節能效益

該項目年節能效益為771萬元。

五、商業模式

該項目采用節能效益分享型的合同能源管理模式。

該項目節電部分合同期限為5年，自2012年9月16日始至2017年9月15日。項目的節能效益分享期的起始日為項目試運行正常，效益分享期為5個采暖期。效益分享期內，節能服務公司分享每個采暖季30%的節電效益。

該項目節熱部分合同期限為6年，建設期1年，自2012年9月16日至2018年9月15日。該項目的節能效益分享期的起始日為項目試運行正常，效益分享期為5個采暖期。效益分享期內，節能服務公司按以下約定分享節電效益：

水按每個采暖季30%的比例分享。

熱能按五個采暖季分別為60%、50%、40%、30%、30%的比例分享。

六、融資渠道

項目總投資923萬元，資金來源為自有資金。
