一、案例名稱

安徽銅陵上峰水泥股份有限公司風機高壓變頻改造項目

二、案例業主

銅陵上峰水泥股份有限公司由上峰包裝集團有限公司等四家公司共同發起建立。目前擁有總資產28億元，年產水泥熟料900萬噸，水泥200萬噸，可創產值21億元，利稅5億元。公司被國家發改委列入國家重點支持的水泥工業結構調整大型企業(集團)60強。

三、案例內容

1.技術原理及適用領域

從流體力學的原理得知，風機、水泵的流量Q和電機的轉速n是成正比的，而所需的軸功率P與轉速的立方成正比。所以當需要80%的額定流量時，通過調節電機的轉速，即調節頻率到40Hz即可，這時所需功率僅為原來的51.2%。

當所需風量、流量從Q減小到Q?時如果采用調節閥門的辦法，管網阻力將會增加，管網特性曲線上移，系統的運行工況點從A點變到新的B點運行，所需軸功率P，與面積H,xO,成正比;如果采用調速控制方式，風機、水泵轉速由n下降到n2，其管網特性并不發生改變，但風機、水泵的特性曲線將下移，因此其運行工況點由A點移至0點。此時所需軸功率P;與面積H;xQz成正比。從理論上分析，所節約的軸功率De1t(P)與(H-H)x(C-B)的面積成正比。

考慮減速后效率下降和調速裝置的附加損耗，通過實踐風機泵類通過調速控制可節能20%~50%，有些風機節能比例達60%以上。

變頻調速其他好處有提高網側功率因數，降低設備運行與維護費用，軟啟軟停功能，增強電機的保護功能，實現高度自動化增強系統運行的可靠性。

該技術適用于化工、冶金、水泥等領域。

2.案例實施情況

根據現場工況和建設單位的要求，此次高壓變頻調速系統均采用手動旁路的技術方案，并且在變頻器的選型上將選擇電流比電機額定電流放大一個等級的智光ZINVERT、ABB高壓變頻器。

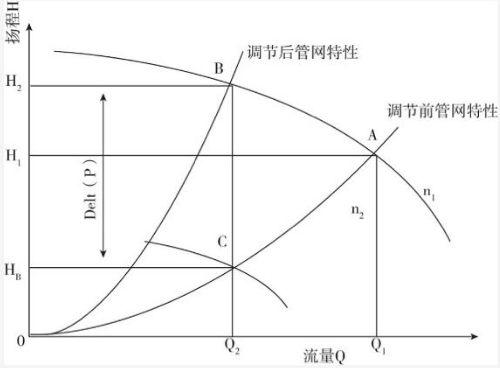

風機、水泵的運行曲線圖

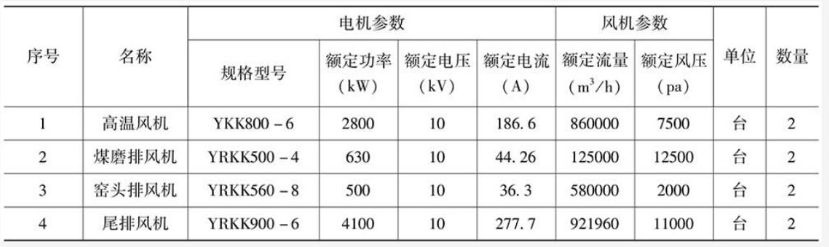

表1 A、B線風機變頻改造電機清單

經過認真分析和篩選，此次節能改造項目所用的設備使用智光ZINVERT、ABB無諧波變頻器。

表2 改造用設備清單

四、項目年節能量及節能效益

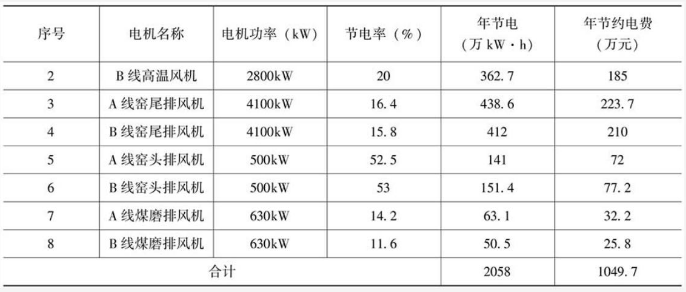

表3 項目年節能量及節能效益

注:電費按照每千瓦時0.51元計算，

綜上所述，8臺電機經變頻技術改造后，每年可節約電費1049.7萬元，每年可節約7100噸標準煤。

五、商業模式

該項目采用節能效益分享型模式實施，由節能服務公司提供相關技術和設備對客戶的風機進行改造。

此次節能改造項目投資全部由節能服務公司承擔，根據雙方共同驗收并確定認可的節電報告，計算節電量，核算節電費。節能服務公司與業主單位以5:5的比例分享節電效益，即每月支付節能款43.7萬元，分享收益時間為項目驗收后的連續47個月。

六、融資渠道

該項目總投資2070萬元(包括工程施工及后期運行維護費用)，由節能服務公司提供，其中1040萬元為自有資金，600萬元向安徽省中國銀行貸款，貸款期為3年。
